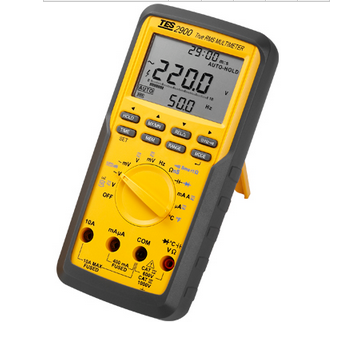

智能型电阻为低电阻量测。可以用来测量设备上的接地电阻，可藉由消除接地线电流和接地在线残余直流电压来进行偏移补偿。以提高准确度。
变频装置 (VFD) 之电压及频率测量。
低阻抗(Lo – Z) 电压测量以去除假性电压。
检查三相相序。
电压谐波比率测量
智能型测量接地电阻
读值锁定、自动锁定及峰值锁定模式。
最大值、最小值及平均值记录模式。
相对值显示。
计频器 (自动换档)。
K，J 热电耦温度测量。
电容测量。
数据记忆及读取功能。
规格:
交流电压
交流测量为AC耦合及有效于测量档位之3 %至100 %范围内
檔位 | 分辨率 | 准确性 | |||||
45 – 65Hz | 15 – 200Hz | 200 – 440Hz | 440Hz – 1kHz | 1 – 5kHz | 5 – 20kHz | ||
999.9mV | 0.1mV | ±(0.7%+4) | ±(1.0 % + 4) | ±(2%+4) | ±(2%+20) [1] | ||
9.999V | 0.001V | ||||||
99.99V | 0.01V | ±(0.7%+2) | ±(2%+4) [2] | 无规格 | |||
999.9V | 0.1V | 无规格 | |||||
VFD | ±(1.0%+4) | +1.0%+4 -6.0%-4 [3] | 无规格 | 无规格 | 无规格 | ||
[1] 低于10% 范围档，加12位 [2] 频率范围: 1 至2.5kHz [3] 当启用滤波器功能时，于440Hz下规格为-1% 至-6% | |||||||
直流电压、电导及电阻测量
功能 | 檔位 | 分辨率 | 准确性 |
mV dc | 999.9mV | 0.1mV | ±(0.1% + 1) |
V dc | 9.999V | 0.001V | ±(0.05% + 1) |
99.99V | 0.01V | ||
999.9V | 0.1V | ||
Ω | 999.9Ω | 0.1Ω | ±(0.2% + 2) [2] |
9.999kΩ | 0.001kΩ | ±(0.2% + 1) | |
99.99kΩ | 0.01kΩ | ||
999.9kΩ | 0.1kΩ | ||
9.999MΩ | 0.001MΩ | ±(1% + 1) | |
50.00MΩ | 0.01MΩ | ±(5% + 1) [1] | |
nS | 99.99nS | 0.01nS | ±(5% + 10) [1,2] |
| [1] 在100MΩ檔位測量大於30 MΩ時，加上0.5 %讀值及在100 nS 檔位測量低於33 nS時加上20位 [2] 使用相對值功能補償偏移值。Smart Ω: ±(1% + 2)。 | |||
温度
热电耦型式 | 檔位 | 准确性 |
K | -40 至1372℃ (-40 至2502℉) | ±1.0%±1℃(2℉) |
J | -40 至1200℃ (-40 至2192℉) | |
[1] 不包含热电耦棒之误差 [2] 准确性规格是假定室温稳定于±1 °C内。如室温变化± 5 °C时须2小时后才能适用此规格。 | ||
交流电流 (45Hz 至10kHz)
功能 | 檔位 | 分辨率 | 负载压降 | 准确性 |
μA ac | 999.9μA | 0.1μA | 100μV/μA | ±(1.0% + 2) |
9999μA | 1μA | 100μV/μA | ||
mA ac | 99.99mA | 0.01mA | 3.6mV/mA | |
400.0mA | 0.1mA | 3.6mV/mA | ||
A ac | 9.999A | 1mA | 50mV/A | |
交流测量为AC耦合，有效值响应，及有效于测量档位之3% 至100% 范围内， 除了400mA檔位 (5%至100% 范围) 及10A 檔位 (15%至100% 范围) | ||||
直流电流
功能 | 檔位 | 分辨率 | 负载压降 | 准确性 |
μA dc | 999.9μA | 0.1μA | 100μV/μA | ±(0.2% + 4) |
9999μA | 1μA | 100μV/μA | ±(0.2% + 2) | |
mA dc | 99.99mA | 0.01mA | 3.6mV/mA | ±(0.2% + 4) |
400.0mA | 0.1mA | 3.6mV/mA | ±(0.2% + 2) | |
A dc | 9.999A | 1mA | 50mV/A | ±(0.2% + 2) |
电容
檔位 | 分辨率 | 准确性 |
10.00nF | 0.01nF | ±(2.0% + 2) [1] |
100.0nF | 0.1nF | |
1.000μF | 0.001μF | ±(2.0% + 2) |
10.00μF | 0.01μF | |
100.0μF | 0.1μF | |
9999μF | 1μF | |
[1] 使用薄膜电容或更佳者，使用相对值模式以去除杂散残余值 | ||
檔位 | 分辨率 | 准确性 |
| 2V | 0.001V | ±(1.0% + 1) |
| 檔位 | 频率响应 | 过载保护 |
| 80V to 480V | 50Hz / 60Hz | 1000V |
| 檔位 | 分辨率 | 准确性 |
| 99.99Hz | 0.01Hz | ±(0.1% + 1) |
| 999.9Hz | 0.1Hz | |
| 9.999kHz | 0.001kHz | |
| 99.99kHz | 0.01kHz | |
| 999.9kHz | 0.1kHz | |
| 9999kHz | 1kHz | |
| 自5Hz 至99.99kHz及脉宽> 5μs | ||
输入档位 | 电压灵敏度近似值 (正弦波有效值) [ 1 ] | |
5Hz至100Hz | 100Hz至100kHz | |
999.9mV | 50mV VFD | 50mV |
9.999V | 500mV VFD | 500mV |
99.99V | 5V VFD | 5V |
999.9V | 50V VFD | 50V |
输入档位 | 电压灵敏度近似值 (正弦波有效值) | |
5Hz至100Hz | 100Hz至10kHz | |
999.9μA | 50μA VFD | 50μA |
9999μA | 500μA | 500μA |
99.99mA | 5mA VFD | 5mA |
400.0mA | 50mA | 50mA |
9.999A | 1A VFD | 1A |
[1] 最大输入= 10 x 檔位 (最大1000V，最大2 x 107 V-Hz 乘积) VFD：启动低通滤波器 | ||
| 檔位 | 灵敏度 |
| 5Hz至9999Hz | 3.0Vp 方波 |
功能 | 过载保护 | 输入阻抗 | 共态拒斥比 (1 kΩ不平衡下) | 常态拒斥比 | ||||||
1000V rms | 10MΩ<100pF | > 120dB于dc, 50Hz或60Hz | > 60 dB于50Hz或60Hz | |||||||
1000V rms | > 120dB于dc, 50Hz或60Hz | > 60 dB于50Hz或60Hz | ||||||||
1000V rms | 10MΩ<100pF (交流耦合) | > 60 dB, dc至60 Hz | ||||||||
开路测试电压 | 满刻度电压 | 短路电流近似值 | ||||||||
To 1 MΩ | >1MΩ或 100nS | 1kΩ | 10kΩ | 100kΩ | 1MΩ | 10MΩ | 50MΩ | |||
W | 1000V rms | <2.5V dc | <0.21V dc | <2.2V dc | 200μA | 20μA | 2μA | 0.2μA | 0.1μA | 0.1μA |
 | 1000V rms | <2.5V dc | 2.0V dc | 200μA | ||||||
